Tv lcd polytron model : plm 32m11
Keluhan;
Jika di on lampu standby berkedip kedip kemudian langsung standby.
pada awalnya kerusakan pada saat ada petir tiba tiba tv mati sendiri.
dugaan sementara kerusakan ada dibagian blok utama( mainboard ).
untuk model tv jenis tsb di atas kerusakan pada ic eeprom,
Solosinya " ic tsb di flash dan masukan kembali program file bios MX32 L320D (4mb)
dapat pasen yg sempat bikin saya bingung,
Tv polytron X cel 29 inci milik salim bubur ayam Rantau,
pertama kali saya buka dan di test terdengar bunyi cit cit seperti tikus pada blok rangkaian " smps"
langsung saja ukur sana ukur sini ,ternyata beban short yg menyebabkan smps bunyi adalah transistor horesontal MD 1803DFX jebol (short),untung saja ic smps tidak sampai ikut nyusul wafat,
setelah itu langsung saja pergantian komponen,setelah selesai pergantian komponen tv pun langsung saya coba ,byaaaar .....tv hidup tapi????****
gambar semua melebar dan tidak sampai satu menit elko di bagian dgausing 2'2 uf 160volt langsung meledak daaaaaar......waaaaaaw,
tv langsung saya matikan,kemudian ambil sebatang rokok samporna hijau sambil menikmati sambil berfikir,,,ini tv pasti tegangannya naik dan ternyata dugaan itu benar,ukur sana ukur sini ternyata kafacitor 390nf/394 j 250volt.berubah nilai ,lansung saja pergantian pemain namun berhubung ukuran yg sama tidak ada yg jual maka saya ganti dgn 364j.
setelah pergantian semua komponen yg jadi korban tegangan naik tv langsung dicoba ,,,klik...byarrrrr tv nyala normal seperti semula
mas'ud electronic servic
Biasanya setelah pergantian devlexi coil,maupun pergantian mainbord produk cina,gambar kurang lebar pada bagian kiri dan bagian kanan layar.
Jika menemukan masalah seperti ini,
ambil seutas kabel lalu lilitkan pada perret FBT searah jarum jam, (lilitan lebih baik banyak duluan,bila gambar terlalu lebar lilitan kurangi sedikit demi sedikit ).
kemudian putuskan kabel yg menuju ke devleksi horesontal ,biasanya yg berwana merah
lalu sambungkan kabel yg dililikan ke FBT tadi ke salah satu kabel yg menuju ke defleksi dan satunya lagi sambung ke kabel yg menuju ke mesin tv.
selamat mencoba semoga berhasil
By ; masud electronic servic
Kafacitor atau bisa disebut juga kondensator adalah merupakan salah satu komponen electronika pasif yg paling banyak digunakan dalam sebuah rangkaian electronic.
Dalam rangkaian electronika fungsi kafacitor dapat menyimpan muatan listrik dalam waktu sementara menjadi komponen penting dalam sebuah rangkaian electronik.
Satuan kapasitansi kafacitor adalah "farad".
akan tetapi farat merupakan satuan yg besar untuk sebuah kafacitor yg umum dipakai dalam sebuah rangkaian elektronik.
oleh karena itu satuan satuan terkecil dari farad menjadi pilihan utama untuk kesesuaian dalam rangkaian,
satuan tersebut adalah:
Mikro farad. ( uf)
Nano farad. (nf)
Piko farad. ( pf)
1 farad. =1 000 000 ( mikro farad )
1 uf. = 1 000 nf. (nano farad )
1 uf. = 1 000 000.(piko farad)
1 nf. = 1 000. ( piko farad)
nilai kafacitor ada yg sudah tertulis di body kafacitor dgn sangat detail,namun ada juga yg perlu kita untuk menghitungnya.
untuk kafacitor elko nilai faradnya sudah sangat jelas tertulis di body nya.namun untuk jenis yg lain harus kita hitung sesuai rumus di atas.
untuk kafacitor keramik,kapacitor kertas,kafacitor mika, kafacitor polyster,atau kafacitor non polar lainnya pada umumnya di badannya tertulis ,104J, 202M, 473K.dan lain sebainya.
Contoh untuk membaca nilai kafacitor keramik dengan tulisan kode 473Z.
Kode: 473 Z
Nilai kafacitor : 47x1000 atau
47.000 pf atau 47 nf atau 0,047uf
sedangkan hurup dibelakang angka menandakan toleransi dari nilai sebuah kafacitor:
B = 0,10pf
C = 0,25 pf
D = 0,5pf
E = 0,5%
F = 1%
G =2%
H = 3%.
J = 5%
K = 10%
M= 20%
Z = +80% dan 20%
inilah sedikit ulasan tentang kafacitor
"mun pian pian handak yg lebih jelasnya bawa lamang bahintalo karumah"
semoga bermanfaat
By : mas'ud electronic servic
mas'ud electronic servic
Ada beberapa macam jenis transistor namun bagi orang orang yg berkecimpung dalam dunia electronika sudah tidak asing lagi,tapi bagi orang orang yg belum kenal dengan dunia electronica tidak begitu tau apa itu transistor.
Transistor adalah sebuah alat semikondoktor yg bisa digunakan sebagai; penguat,sebagai saklar,penstabil tegangan dll.
Jenis transistor pada umumnya terbagi dua yaitu transistor bipolar atau dua kutub,dan transistor effect medan atau lebih dikenal field effect transistor (FET).
Transistor yg paling banyak digunakan dan kita temukan dalam sebuah rangkaian electronika adalah jenis transistor bipolar.
Sedangkan pengertian transistor bipolar itu sendiri adalah transistor yg memiliki dua buah persambungan kutub,sedangkan jenis transistor itu sendiri dibagi menjadi tiga bagian lapisan material semikonduktor yg kemudian membedakan transistor bipolar kedalam dua jenis yaitu:
Transistor PNP (positif-negatif-positif)
Transistor NPN (negatif-positif-negatif)
masing masing kaki dari transistor ini memiliki nama electroda masing masing seperti:
B: Basis
C: Colector
E: Emitor.
masing masing electroda memiliki pungsi yg berbeda.
Colector bertugas ; menyearahkan electron dari colector ke emetor.
Emitor bertugas menarik electron dari colector ke emitor.
Basis bertugas mengatur jalannya dan besarnya electron dari Colector ke Emitor .
jenis transistor yg kedua adalah jenis FET atau transistor efect medan.
transistor jenis ini sama dgn transistor bipolar yg memiliki tiga kaki .
tiga kaki electroda pada transistor FET ini adalah:
D : Drain
S : Source
G : Gate.
transistor effect medan ini dikenal pula dgn istilah transistor transistor unipolar hanya memiliki satu buah kutub saja.
sedangkan cara kerja dari transistor effect medan ini adalah mengatur da mengendalikan aliran electron dari Source ke Drain melalui tegangan yg diberikan pada Gate.inilah yg membedakan antara transistor bipolar dgn transistor FET.
Inilah sedikit ulasan singkat mengenai trasistor,.
( mun handak lebih dalam bawa lamang ba hintalo jaruk wal aee )
Semoga bermanfaat
By: mas' ud electronic servic
mas'ud electronic servic
Jika resestor memiliki 4 gelang warna:.
Gelang pertama dan gelang kedua adalah dibaca sesuai warna,
sedangkan warna pada gelang ke tiga adalah faktor pengali,
gelang ke empat adalah nilai toleransi resestor tsb.
Pada contoh resestor dia atas
Gelang pertama : merah = 2
Gelang kedua. : hitam. = 0
Gelang ketiga. : merah = 00 ( banyaknya angka 0)
Gelang ke empat :emas. = 5%
kalau dibaca nilai resestor diatas adalah: 2000ohm atau 2k toleransi 5%
dan untuk mengetahui jumlah nilai toleransi resestor tsb adalah:
2000x5= 10000
10000:100= 100
Jadi nilai toleransi resestor 2k adalah 100 ohm.
Tujuan nilai toleransi adalah untuk menentukan baik atau rusaknya sebuah resestor.
Cara menentukannya adalah sebadai berikut:
nilai resestor ditambah nilai toleransi,atau nilai resestor di kurang nilai toleransi .
Contoh: 2000-100 =1900
2000+100=2100
Jadi apabila resestor melebihi nilai 2100ohm ataupun kurang dari 1900ohm maka resestor tsb dinyatakan rusak atau berubah nilai.
Semoga bermanfaat
By: mas'ud electronic servic Rantau
Lcd yg digunakan pada penerima tv maupun layar kompoter biasa dinamakan TFT LCD( Thin Film Transistor Liquid Cristal Display) layar LCD terdiri dari ribuan elemin LCD atau pixel ,setiap pixel LCD memiliki sebuah transistor untuk megendalikan hidup mati atau gelap terangnya penyalaan.
banyaknya jumlah transistor pengendali ini sama dengan banyaknya pixel pixel dan disusun serta disambung sambung pada lembaran transparan yg tembus cahaya yg di namakan TFT filem.
Pixel pixel ini saat menampilkan gambar seperti halnya CRT tidak menyala berbarengan tetapi bergantian satu persatu dgn kecepatan tinggi.
untuk penyalaan pixel pixel disusun dan disambung secara" deret (row) dan " kolom ( kolomn)" penyalaan pixel ini dilakukan secara bergantian dgn kecepatan tinggi dikendalikan oleh sirkit pcb yg dinamakan " aktive matrix driver" atau T- con,atau FRC board.
T- con lah yg mengatur dan menentukan pixel mana yg akan menyala dan seberapa terang nyalanya.
dari pabrikan T- con satu kesatuan dengan LCD panel dan mempunyai sebuah konektor yg dinamakan konektor " LVDS" untuk dihubungkan ke pcb bagian digital dari mainboard.
Biasanya pabrikan hanya menyediakan satu modul ,bersama juga dgn lampu back light dan modul inverter
Lewat konektor LVDS ini dihubungkan macam macam sinyal dan tegangan seperti:
* tegangan suplay VCC
* pulsa pulsa digital sinyal gambar
* pulsa pulsa pengendali aktive matrix drive
* berbeda dgn crt ,jika makin tinggi resolosi layar LCD makin banyak jumlah pixel maka makin banyak membutuhkan jalur kontrol ( makin banyak jumlah pin konektor LVDS ) .
Beberapa istilah mengenai layar LCD yg perlu di pahami
" bad pixel "
*LCD panel membutuhkan puluhan ribu thin film transistor dan LCD pixel.
karena itu ada kemungkinan terjadi cacat pada salah satu komponen ini pada saat produksi ,tentu saja kerusakan itu tidak dapat direvair lagi sehingga dapat mengakibatkan cacat gambar,terutama akan nampak apabila menampilkan gambar diam.
cacat akan nampak seperti titik spot putih,merah ,hijau,biru atau hitam yg disebabkan pixel nyala terus menerus atau padam terus .
setiap LCD panel memiliki kreteria sendiri sendiri untuk menentukan banyaknya maksimum cacat pixel
pada saat produksi LCD.
saat ini masih banyak ditemukan cacat seperti ini sehingga menyebabkan harga LCD panel saat ini relatif masih mahal.
" Resolution"
Resolusi layar LCD dinyatakan dgn banyaknya jumlah pixel misalnya : 1024x768.
makin besar angkanya makin bagus resolusi nya.dan inilah standard resolusi pada LCD panel:
* VGA. = 640x480
* SVGA = 800x600
* XVGA = 1024x76
* WXGA= 1280x800
* SXGA = 1400x 1050
* UXGA = 1600x 1200
* WUXGA= 1920x 1200
* QXGA= 2048x 1536
" Dotch pitch"
* jarak antara dua buah pixel yg terdekat,makin kecil jaraknya berarti makin bagus.
"Response time"
* waktu yg dibutuhkan setiap pixel untuk berubah dari mati - nyala- mati.
* makin kecil angkanya atau makin cepat.
Maka hasil gambar bergerak makin bagus.
* jika respon time besar,maka LCD saat menampilkan gambar bergerak dgn kecepatan tinggi akan terlihat seperti ada bayangan yg mengikutinya.
"Viewing angle"
* lebar sudut bersih samping kiri kanan layar dimana gambar masih dapat dilihat dgn baik
makin lebar sudut makin baik.
" Breghtness"
* kuatnya intensitas cahaya yg dapat dikeluarkan.
ditentukan oleh kualitas lampu backlight,makin kuat makin bagus.
" Contras ratio"
* perbedaan antara intensitas yg paling terang dgn cahaya yg paling gelap.
banyak di tentukan oleh kualitas kontrol data digital sinyal gambar dan kecerahan lampu backlight.
---------------------------------------
Beberapa contoh kerusakan pada modul T- con LCD.
" conektor LVDS kurang kontak"
* cek backlight normal.
* dapat menyebabkan raster bank tidak ada gambar.
* dapat menyebabkan gangguan gambar berkotak kotak/ cacat gambar.
"Bad pixel"
* ada satu atau beberapa pixel yg rusak hingga menyala terus atau mati terus
* disebabkan karen transistor drive pada pixel yg bersangkutan rusak.
"V line"
* layar ada sebuah garis melintang secara horesontal
* disebabkan karena satu 'kolom' kontrol drive tidak pungsi.
" H- line"
* layar ada sebuah garis tegak melintang
* disebabkan karena satu" raw" kontrol tidak pungsi.
"V- tab"
* ada ' blok' bagian dari gambar yg hilang secara tegak dari atas kebawah layar.
* disebabkan sekelompok " kolom " kontrol tidak pungsi.
"H- tab"
* ada' blok' bagian dari gambar yg hilang secara horesontal dari kiri ke kanan layar
* disebabkan karena sekelompok "raw" drive tidak pungsi.
" ada spot ( bercak gambar yg kabur)"
* disebabkan kerusakan sekelompok pixel LCD karena handing yg kurang hati hati.
misalnya layar terbentur atau kena tekanan.
" ada retakan dibagian dalam"
* disebabkan bahan dari gelas yg ada didalam panel display ada yg retak,mungkin kena benturan.
" kebocoran back light"
* pada saat raster gelap,pada sebagian pinggir pinggir layar ada cahaya.
" Scratch"
* lapisan bagian luar panel LCD kena goresan
" tidak ada gambar"
* karena kerusakan pada pcb T- con
"LCD bocor"
* didalam layar terlihat seperti cairan yg tumpah,disebabkab cairan LCD bocor merembes keluar.
semoga bermanfaat
By: mas' ud electronic servic
Pada gambar di atas adalah sebagian dari pertanda blok rangkaian T- con mengalami gangguan atau kerusakan.
Sekarang ini banyak T- con yg sudah menjadi satu kesatuan dan menempel dibagian atas panel LCD.
sehingga kerusakan pada bagian T-con artinya sama saja panel yg rusak.
Gejala gejala jerusakan yg nampak antara lain adalah;
1. Raster nyala putih blank.
2. raster gelap tetapi back light
menyala.
3.salah satu warna hilang atau kadang
hilang
4. gambar blur atau blepotan atau
pecah
Untuk memastikan kerusakan seperti ini ,maka yg perlu dilakukan adalah:
1. Periksa apakah tegangan 5volt dc sudah masuk pada kabel LVDS
2. periksa sinyal sinyal gambar pada konektor LVDS.( harus menggunakan osciloskop ), jika semua sinyal ada berarti panel yg rusak.
3. untuk mengetahui lokasi pun 5volt dan pin sinyal gambar pada konektor LVDS,maka perlu melihat pada skema diagram.
Tetapi belum memastikan panel rusak maka coba periksa fuse chips yg menempel pada input tegangan 5volt di rangkaian T- con,mungkin saja fuse putus.
Semoga bermanfaat.
By: mas' ud electronic servic anak Tapin.

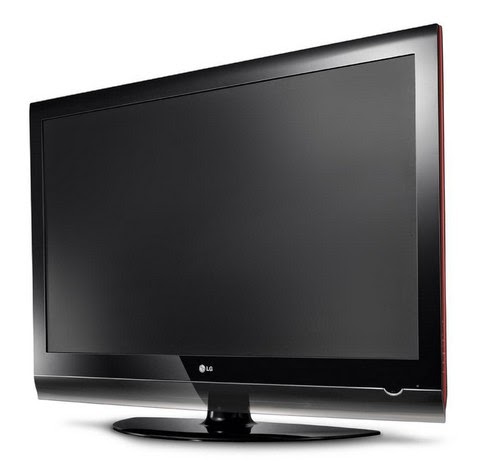

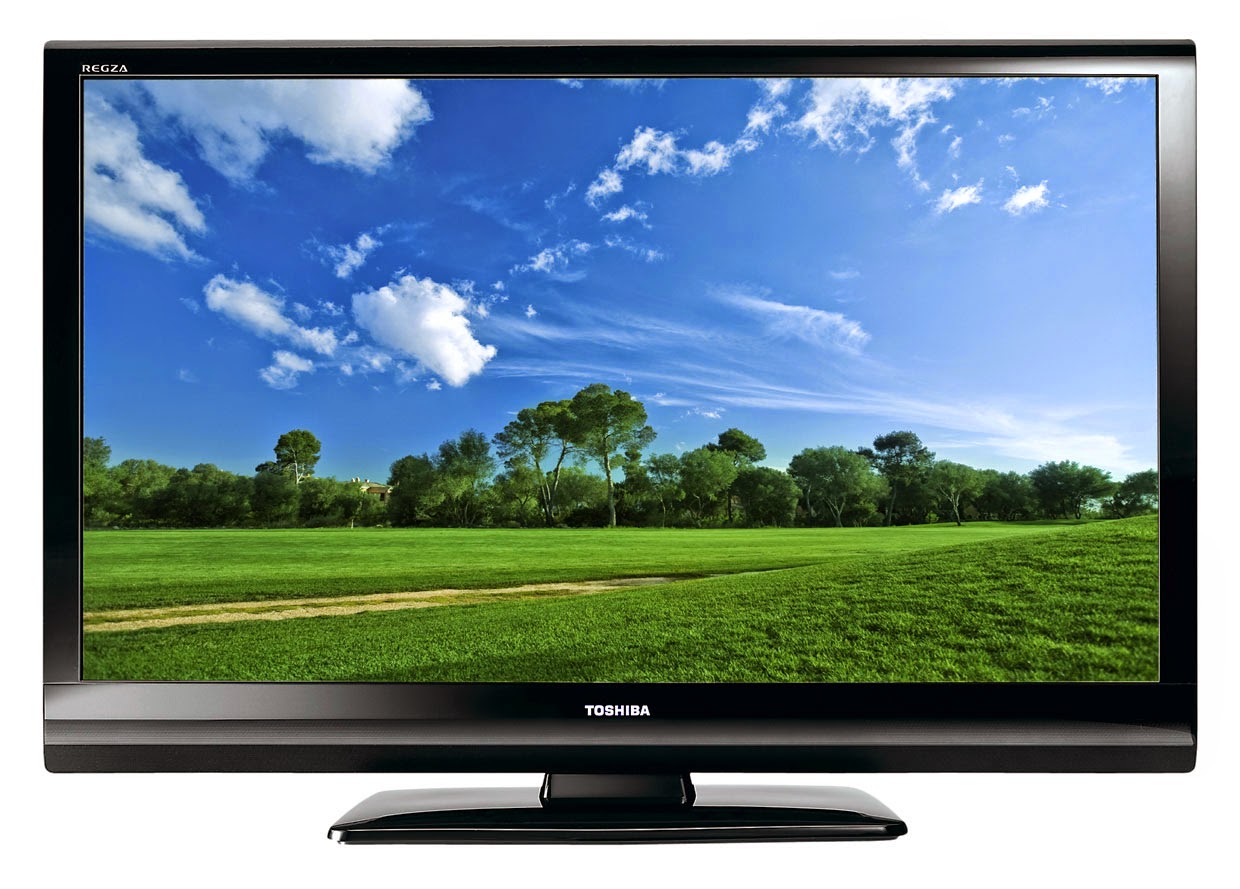

Bagian bagian LCD tv
1. front panel display
Bila dibadingka dgn tv crt maka bagian front panel display pada lcd adalah flat panelnya yg pada umumnya saat ini digunakan yg berjenis TFT LCD.
walaupun banyak juga yg nenggunakan teknologi plasma.
pada blok panel display initerdapat backlight untuk menghasilkan cahaya putih diseluruh permukaan layar LCD.
,Diffuser yg berpungsi sebagai filter backlight.cara kerja front panel display kurang lebih pada saat LCD mendapat tegangan maka molokel molokel kristal akan tersusun menjadi horezontal sehingga cahaya dari backlight dapat tembus kebagian depan papan LCD merupakan bahan molokel kristal yg sipatnya antara padat dan cair
2. Backlight dan inverter
Backlight ini merupakan bagian yg juga termasuk front panel display.
inverter disini bukanlah bagian main power suplay.
sering kita lihat pada bagian pinggir LCD jika kita bongkar akan terlihat seperti travo travo kecil itulah inverter .
Pungsinya adalah;
Untuk mengubah tegangan DC 12v menjadi 1000-4000volt AC.
karena display membutuhkan tegangan yg cukup besar supaya bisa menghasilkan cahaya yg terang.
Baclight sendiri saat ini umum digunakan dgn type lampu led.
3.T-CON FRC board/ matrix.
terdapat ribuan pixel / elemen LCD dan setiap pixel ini mempunyai satu transistor untuk bisa menyalakan dan mematikan pixel tsb.
Bagian t- con ini satu kesatuan dgn bagian lcd panel display,backlight inverter,
kita tahu pafa CRT tv gambar dihasilkan ketika electron yg dikontrol oleh def yoke ditembakan pada tabung crt sehigga berpendar menghasilkan warna.
Perbedaan nya dgn lcd adalah cahaya ini dihasilkan dari setiap pixel yg ada pada LCD.
penyalaan pixel ini di control oleh sebuah modul T- con / FRC board,midol inilah yg menentukan transistor mana yg aktif dan yg tidak aktif.
pada modul T- con disediakan sebuah konektor yg memiliki pin yg banyak untuk dihubungkan ke mainboard. Biasanya modul ini ditutup alumunium untuk menghindari interferensi (berbagai gangguan dari luar ).
4. Main PCB / mainboard.
Fungsi dari modul mainboard adalah untuk memproses semua sinyal baik itu audio maupun video yg di tangkap oleh tuner.
pada modul utama ini terdapat tuner analog to digital converter.
mikrokontrol ,menentukan input mana yg digunakan sebagai fungsi tv lainnya.
Beebeda dgn kerja tv CRT,pada LCD terdapat proses untuk menkonversi sinyal sinyal analog video menjadi bentuk digital karwna adanya ribuan transistor pixel yg dikontrol modul T- con.
Pada modul utama ini terdapat tuner analog to digital converter,mikrokontrol ,menentukan inputmana yg digunakan dan sebagai pungsi tv lainnya.
4. LVDS
adalah kependekan dari Low Voltage Differintial Signaling,adalah sebuah teknologi yg digunakan pada LCD tv saat ini.
LVDS bukanlah sebuah modol rangkaian tetapi merupakan sebuah kabel konektor antara video processor ke blok LCD modul ( t- con ).
LVDS merupakan bagian penting pada LCD karena seperti yg kita tahu tingkat resolosi gambar LCD adalah cukup tinggi yg menyebabkan perlunya sebuah koneksi data yg memerlukan bandwith tinggi,arus rendah ,serta merupakan kabel serial yg bisa mengurangi banyaknya konektor yg tersedia.
kerusakan pada kabel konektor LVDS menyebabkan gambar yg dihasilkan cacat,kurang atau bahkan tidak ada gambar sama sekali.
5.Scaler
seperti dijelaskan pada bagian LCD bahwa sinyal video dari mainboard LCD tidak bisa langsung ditampilkan kebagian front panel display ( digital ).
sehingga sinyal video analog ini harus di konversilkan terlebih dahulu kedalam bentuk digital .
Sirkuit yg berperan dalam pungsi ini adalah SCALER.
sinyal gambar,OSD, tekt yg biasa dihasilkan tv analog dimasukan kerangkaian analog to digital konverter sedangkan outputnya merupakan LVDS transmetter.
6. Pawer board/ pawer suplay LCD tv
tidak diragukan lagi ,pemakaian daya pada LCD tv maupun plasma akan cukup besar dantentunya dibutuhkan sebuah pawer board yg benar benar stabil dantidak mudah terkena interferensi dari perangkat lain sehingga kita lihat banyak sekali filter yg digunakan.
semoga bermanfaat
cobalah,mencabut dari stop kontak selama kurang lebih satu jam untuk melihat apakah tv akan reset sendiri atau tidak,ic EEPROM dapat rusak oleh lonjakan dan gelombang .coba gunakan penekan lonjakan kualitas yg baik.jika sering terjadi lonjakan carilah hot spot pada papan sirkuit seperti kafacitor yg bocor/ mengebung atau ada kabel konektor yg longgar bisa juga sekring putus.
Modol pawer suplai ,ada 4 tegangan output diatur : -5 vdc stanby.
12-16vDC.catu daya mengubah50/60hz120/230 vACke DC.dgn freqwenci tinggi (50-100 khz)
swetcing sirkuit mengubahnya kembali ke AC.freqwenci tegangan AC tinggi diumpankan kembali ke diode penyearah untuk mendapatkan output DC dan disaring oleh kafacitor DC filter yg harus memiliki ESR ( equivalent series resestansi) .
catu daya 5volt dc memiliki siaga,5vsb.
ini harus ada ketika tegangan ini tidak ada maka cahaya indikator pada panel pun akan mati.
tegangan 5vdc ini digunakan untuk menyalakan processor dan modol penerima inframerah remot yg akan menunggu perintah dari remot kontrol/ dari tombol pawer.
ketika pawer pada perintah diterima,processor akan mengirimkan pergantian pada sinyal ( 3,3-5 vdc) ke modul pawer suplay ( pson pin).5 volt dc untuk sirkit tunar,12-16 volt dc untuk amplifier suara T- con papan menggunakan 5vdc dan 24 vdc untuk lampu( 24 vdc untuk menyalakan cahaya ) .kegagalan umum terjadi pada blown sekreng AC utama karena diode konslet.transistor,bad kafacitor bocor ,diode short ,atau kerusakan transistor disisi output DC.
pengujian output pawer suplay dgn dumyy load,pengujian tegangan dimulai dari pengujian tegangan 24 vdc dgn cara mencabut kabel yg menuju ke papan inverter pertama.kemudian gunakan kedua filamin LO&HI dengan paralel lampu mobil dgn cara menghubungkan secara seri.ini akan menempatkan beban ringan sekitar 70w pada output 24vdc.tegangan keluar harus stabil 24 vdc(+/-2v) jika tidak pawer suplay ada masalah regolasi.
untuk pengujian tegangan 12vdc lepaskan beban tv 12 vdc dari papan catudaya ( gunakan pilamin HI ) output 12 vdc harus tetap 12di 12vdc( +/-1v) jika tidak pawer suplay ada masalah regolasi
