TV LG pearlblck nyala sebentar mati lagi.

Tv LG type 21 FU3RD dgn kerusakan nyala sebentar lalu mati lagi.
saat dinyalakan ada semacam letupan / induksi di depan layar/CRT pertanda bahwa blok Horesontal dapat bekerja meski hanya sebentar.
dapat disimpulkan bahwa tv ini  protect karena tidak stabil.

setelah tutup belakang tv dibuka pengukuran pun dimulau...
Cek tegangan B+ kemudian hidupkan tv tegangan 115 ada namun turun perlahan sampai 0.

Ganti iv vertikal LA78141 kalau- kalau ic vertikal yg bermasalah namun tidak membuahkan hasil.
ganti optocoupler juga sama saja tidak berhasil..
kemudian ganti KA431 tv bisa nyala dengan normal.

mas'ud electronic servic

mas'ud electronic servic

Solosi nonton piala dunia dengan parabola biasa

Untuk membuka kode biss key recever MP2( parabola biasa)

biss key adalah suatu kode yg ditunjuk recever parabola dengan fasilitas OTA,
semua yg mempunyai OTA bisa digunakan untuk mengontrol biss key.

OTA sendiri burfungsi untuk dapat berinteraksi langsung  dengan satelite,lalu biss key sebagai perantara OTA.biss keyy adalah suatu kode untuk dimasukan agar siaran yg tidak bisa dilihat,menjadi bisa dilihat oleh recever .

Jenis jenis matrix apa saja yg bisa dimasukan kode biss key..?

Jawabanya adalah : recever yg mendukung OTA ( Over The Air).

Berikut daftar matrix yg mendukung OTA
1.matix sosis
2.matrix Appel III
3.matrix Lemon. III
4.matrix manggo
5. matrix matahari
6.matrix nexia II
7.matrix panda Torbo

Caranya seperti dibawah ini.cari yg mana yg sesuai dengan receverd anda.

1. Pada saat menonton tekan INPO lalu 1234 terus masukan kode bass key yg didapat .tekab CH+ - untuk memasukan hurup.

2. Tekan MENU lalu tekan 9999, lalu masukan kode bass key .untuk memasukan hurup tekan A(audio),B(INFO), C(RECALL), D(9pic), E(sat)F(tv/r)>>(EXET): keluar

3.Tekan MENU-akses tertentu-tekan 8612 OK-pengaturan ca-buka kunci biss-lalu masukan kode biss key.

4. Tekan MENU-SISTEM-CA setting. lalu masukan kode bass key.

5. Tekan MENU- sistem- Ca setting ,lalu masukan kode bass key.

6.Tekan OK - Tekan tombol kuning lalu masukan  kode bass key.

mas'ud electronic servic

TV LCD mati standby

beberapa hari yg lalu dapat pasein tv LCD polytron
kerusakan akibat sambaran petir,tv ini selalu dalam kondisi stadby tidak mau on,
begitu di cek pada bagian pawer suplay ternyata tegangan 5volt tidak ada alias bolos.
ukur punya ukur dengan avometer andalan akhirnya biang kerusakannya ketemu juga yaitu PEC1439(sejenis diode tiga kaki)
setelah pergantian komponen yg rusak ,LCD pun dapat hidup dgn normal

mas'ud electronic servic

Photo cara merakit LNB

mas'ud electronic servic

Cara merakit LNB lebih dari 4 LNB

mas'ud electronic servic

TV LG mati standby.

Dapat pasen yg sempat bikin bingung,
Masalahnya tv ini selalu pada posisi standby,di pencit di remot dan juga di panel tidak ada respon sama sekali.

Tv ini menggunakan ic tunggal LG8046-32A,ic vertikal LA78040 ,dan STR F6654.

dengan segenap kesabaran dengan tantangan baru ini,saya lakukan pengukuran tegangan di pin pawernya yaitu pin 64 dan terukur tegangan sebesar 2,5volt sambil saya pencet tombol CH+ nya akan tetapi tegangan di titik tsb tidak mau HIGH maupun LOW,dan di pin KEY pun tidak menunjukan reaksi apa apa.

Kemudian pemeriksaan beralih ke pin RESETnya disini terukur tegangan senilai 4,5volt tegangan ini OK,

Beralih lagi pemeriksaan ke XTALnya dan didapati di kedua pin nya tegangan masing masing senilai 2,5 volt dan 1,8 volt ini juga OK,

Beralih lagi ke pin SDA dan SCLnya disini terukur tegangan senilai 3,2 volt namun di pin SCLnya 0,9 volt,ada kejanggalan pada pin SDA dan SCL seharusnya kedua pin tersebut tegangannya harus sama.

pencarian seperpat yg rusak pun segera dimulai dari petunjuk pada pin SCL yg tegangannya drop,maka ditelusurilah semua jalur SCL dan disana didapati D23 dalam kondisi setengah short,kemudian D23 tersebut saya ganti dengan IN4148 karena karakternya sama,tv pun bisa nyala denga normal.

mas'ud electronic servic

mas'ud electronic servic

Tv LG.TR horesontal selalu mati

Kali ini dapat servisan tv LG 21SL2RD
dengan ic croma LV76211 ...
Ic horesontal 6090 .
tv ini dalam kondisi mati total ,ketika di cek ternyata TR 6090 kondisi short,dan kafacitor 183 juga rusak..
tv ini sudah di obok obok servic yg lain..
Oleh karena 6090 di pasaran tidak ada barang yg asli maka aku ganti dgn D2499. Tv pun bisa hidup normal

mas'ud electronic servic

Data persamaan ic vertikal

untuk mempermudah dalam perbaikan pada bagian blog vertikal pada TV crt
berikut saya uraikan beberapa persamaan ic vertikal dan pin outputnya.

AN5521
1.GND
2.output
3.suplay voltage for output (24volt)
4.input
5.triger pulse input
6.pulse amp output
7.VCC (24volt)

AN5534
1.VCC  1
2.vertical pulse input( triger in)
3.vertical amplitodo control
   (Ram generator)
4.50/60HZ  SW cangeover
5.SAW tooth wave generation
6.AC/DC feedback input
7.VCC. 2
8.pulse amplification (PUM UP)
9.GND
10. Vertical output
11.pawer suplay for vertical output
12.privention from oscilation(oscilator)

KA 2131
1.GND
2.vertical output
3. NC
4.amp voltage
5.oscilator blocking
6. Vertical sawtooth input(osc signal)
7. BLK pulse in
8.BLK pulse out
9. VCC( 24volt max)
10.NC

LA7837=LA 7838
1.VCC. 9volt
2.vertical trigger input
3.time contan
4.vertical amplitodo control
5.50hz/60hz swich
6.ramp generation
7.AC/DC feedback
8.VCC 2 (24volt)
9.pum-up out
10.osc  stop
11.GND
12.vertical output
13. pawer suplay for vertical out

LA 7840=LA7841=LA7845
1.GND
2.vert out
3.output stage
4. Non invering input
5.inverting input
6.VCC (24volt)
7 pump-up output

STV 3926= STV 9302A= STV 8172
1. inverting input
2.VCC
3.flayback generator
4.GND
5.output
6.output stage supplay
7. non inverting input

LA78040=LA78041=LA78045
1.GND
2.vertical output
3.output stage VCC
4. Non inverting input
5.inverting input
6. VCC
7.pump up out

STV 9379F
1.inverting input
2. VCC
3.flayback suplay (max 100volt)
4.GND
5.output
6.output stage suplay
7.non inverting input

TA 8427K=TA 8403K
1.GND
2.vertical output
3.pump up pawer suplay
4.input
5. phase compensation
6.pawer suplay (27volt)
7.pump up output

TDA 8356
1.input A
2.input B.
3.VCC(VP+9-25Volt)
4.vertical output B
5 GND
6.input flayback(50voltmax)
7.output A
8.VO (guard)
9.VI feedback in

mas'ud electronic servic

Data pin pada ic vertikal LA 78040

1.IN
2.VCC
3. pump out
4.GND
5.non input

mas'ud electronic servic

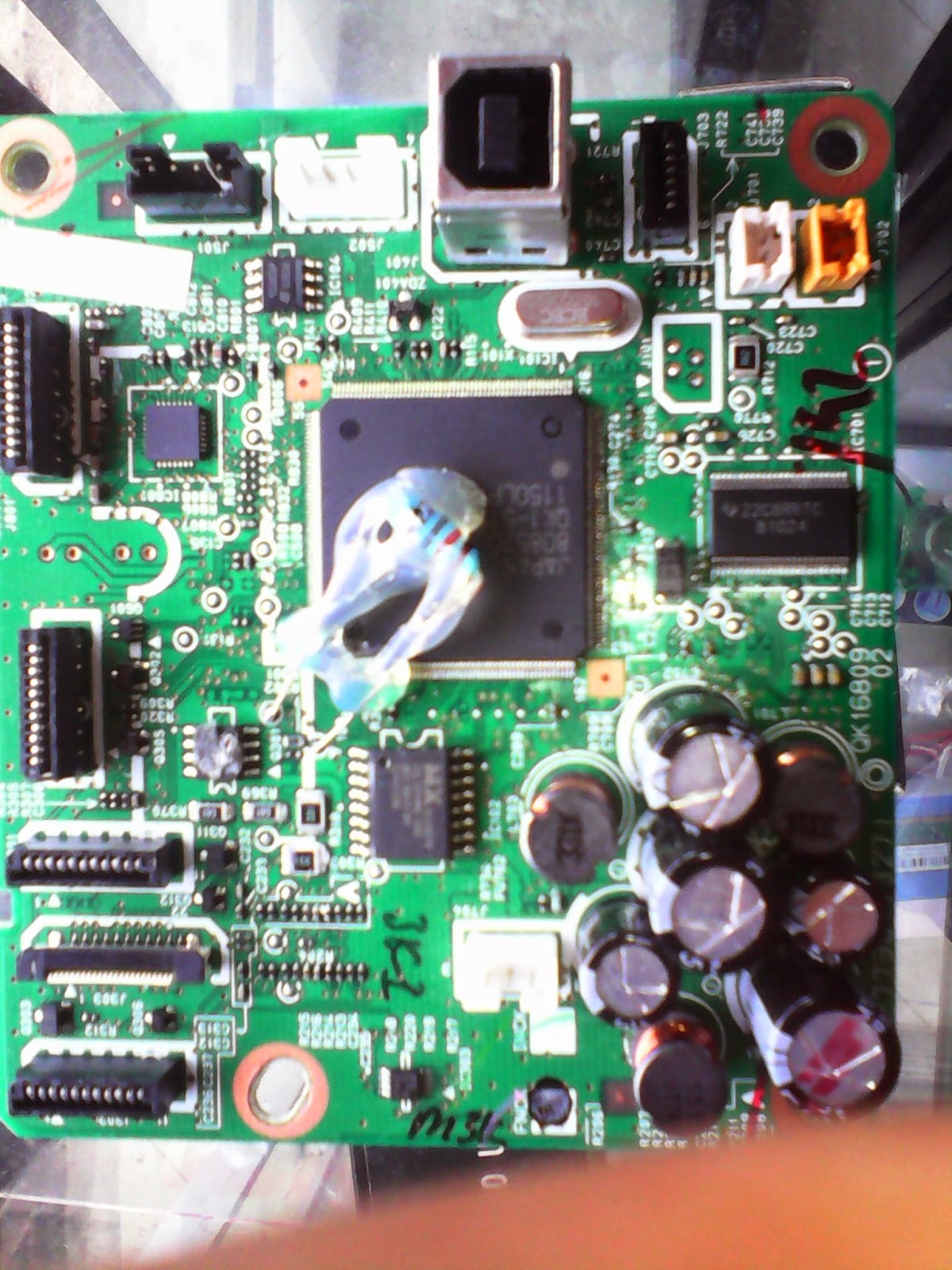

Printer MP287.error B 200

Pada printer MP287 sering terjadi error B200.

solosinya adalah bongkar casing printer dan lepaskan mainbord tsb
setelah itu cari resestor dengan kode R301 biasanya letaknya tertutup isolasi pengaman.
biasanya R301 berubah nilai atau putus
cara mengatasinya adalah ganti dengan R 10k / 7,4k

mas'ud electronic servic

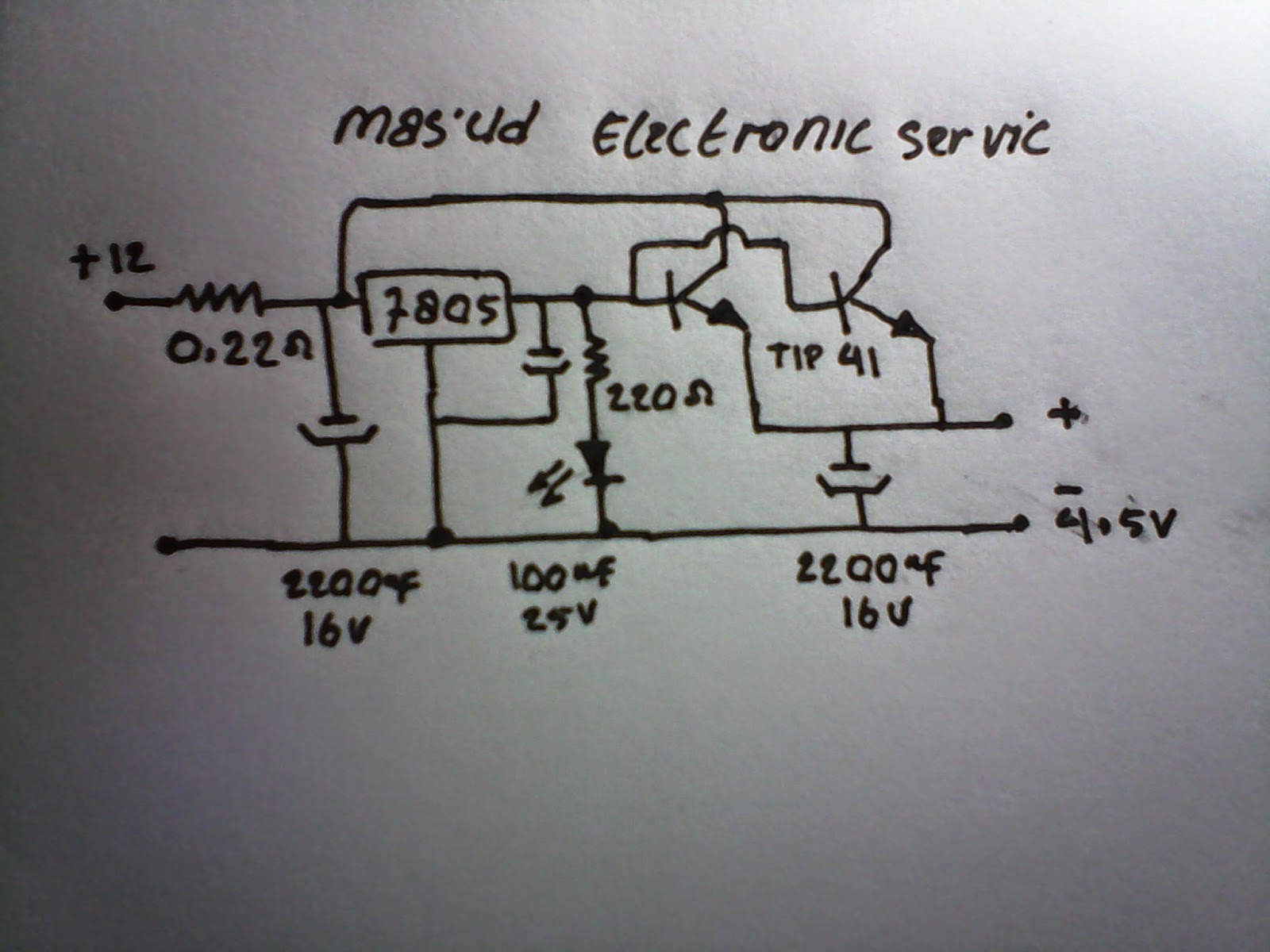

Cara merakit cas HP dengan accu motor atau mobil.

Bahan bahan yg diperlukan untuk membikin cas hp dengan accu 12 volt adalah:

1.resestor 0,22ohm 2wat
2.KIA7805
3. Transistor TIP41 (2x)
4.elko 2200uf 16v...(2x)
5.elko100uf 25v
6.resestor 220ohm
7.diode led
8.papan pcb lobang
9.soket USB.
10.jepitan accu
