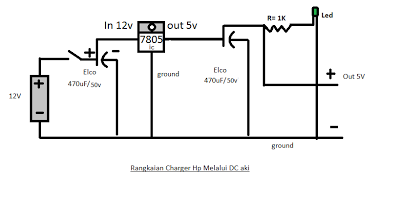

Skema cara merakit cas HP di motor

mas'ud electronic servic

Servic parabola di Tapin

Masud electonic servic
menerima panggilan perbaikan parabola digital,penambahan chanel,

Bagi anda yg berada di wilayah kabupaten tapin Rantau
anda bisa menghubungi langsung di nomer:

Hp: 085248593995 / 081281409699

mas'ud electronic servic

mas'ud electronic servic

Servic parabola di Rantau

Bagi anda yg merasa ada masalah dengan perangkat parabola milik anda
silahkan hubungi :
Masud electronic servic

HP:  085248593995. / 081281409699

khusus yg berada di wilayah ;
Kabupaten TAPIN Rantau

mas'ud electronic servic

Servic parabola di rantau

Bagi anda yg merasa ada masalah dengan parabola digital milik anda
ataupun tidak ada siaran.
silahkan hubungi:

Masud electronic servic
Husus yg berada di wilayah Rantau kabupaten tapin

Hp: 085248593995  /  081281409699

mas'ud electronic servic

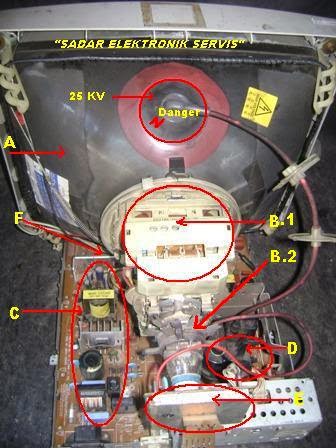

Bagian bagian monitor

1. Bagian regolator
2. Bagian oscilator vertikal dan horesontal
3. Bagian program
4. Bagian driver horesontal
5. Transistor horesontal output
6 FBT
7 bagian vertikal output
8.bagian RGB

A.Tabung
    Tabung/CRT berpungsi untuk menampilkan informasi gambar yg kita lihat,disekeliling tabung terdapat gulungan tembaga yg dibungkus dgn isolasi yg dinamakan degausing coil berpungsi untuk menyetabilkan medan mahknet didalam tabung.
Ciri ciri kerusakan pada tabung adalah: gambar tidak nampak,gambar tampak gelap,warna tidak lengkap atau pincang,gambar tidak focos atau buyar,layar nyala merah/hijau/biru terang tapi bergaris,gambar ada tapi salah satu warna saja.

B1. Defleksi yoke
      Defleksi yoke terbuat dari tembaga yg di lilit di batang ferit yg melingkar,defleksi yoke terdiri dari dua bagin yaitu bagian horesontal dan bagian vertikal.untuk bagian horesontal terletak dibagian dalam dan bagian vertikal terletak di bagian luar.
Defleksi berpungsi untuk menarik electron electron didalam tabung kearah horesontal dan vertikal.
Ciri ciri kerusakan defliksi yoke adalah:
   1. Kerusakan defleksi horesontal biasanya terbakar /jamuran dan dilayar tampak satu garis terang di tengah layar secara vertikal/ kiri kanan layar melengkung seperti bantal.
    2.  Kerusakan pada yoke vertikal biasanya gambar satu garis di tengah layar secara horesontal .

B2. Pincusent adjusment
       Pin cusen adjusment / cincin pengatur warna berpungsi untuk mengatur bayangan warna ,supaya gambar maupun tulisan tidak ada bayangan warna sehingga akan tampak seperti warna aslinya.

C.regolator
    Regolator/ pawer suplay berpungsi untuk mensuplay tegangan keseluruh rangkaian pcb,juga kebrangkaian RGB dan tabung ,biasanya tegangan output/ sekonder pada tiap tiap tegolator monitor belum tentu sama,tapi pada intinya ada 3 yaitu:
  1.DC 6,5 vol.
  2. DC 12-  15 volt
Untuk mensuplay ke ic oscilator horesontal dan vertikal dan juga ke ic program
  3. DC 50-75 volt
Untuk mensuplay tegangan ke horesontal output melalui FBT.
Ciri ciri kerusakan pad regolator ialah: monitor tidak bisa nyala,monitor kalau dinyalakan listrik jegleg / short,monitor nyala tapi gambar goyang .

D.flayback
     Playback / FBT berpungsi untuk membangkitkan tegangan tinggi yg semula 75- 130 volt menjadi 25K volt
FBT berguna untuk membangkitkan cahaya di dalam tabung.
Dibadan FBT terdapat trimpot pengaturan yg berpungsi untuk mengatur gelap terangnya tabung dan juga untuk mengatur focos gambar.
Ciri ciri kerusakan FBT ialah : gambar buyar / tidak focos,gambar ada tapi terlalu terang dan ada garis garis buku,gambar gelap, led control nyala tapi monitor tidak bisa hidup dan bunyi plitak plitak.monitor nyala tapi gambar kedip kedip.dll

E .Rangkaian RGB
     Rangkaian ini berpungsi untuk mengolah warna yg datang dari VGA card dan dikirim ke tabung gambar / CRT.ciri ciri kerusakn pada bagian ini adalah: gambar merah ke kuning kuningan,gambar biru kemerah merahan ,gambar biru keputih putihan,gambar tampak tapi hanya hijau merah atau biru.

F. Dibawah tabung ini terdapat
      1. rangkaian program
      2. rangkaian oscilator vertikal dan horesontal
      3. Rangkaian vertikal output
      4. Horwsontal driver dan output

1. Rangkaian program terdiri dari IC dan tambahan komponen di sekelilingnya.
Berpungsi untuk  mengendalikan semua pengaturan yg ada pada monitor,seperti: V size,V cinter,H size,H cinter,color dll.
ciri ciri kerusakan pada IC program adalah led indikator nyala tapi monitor tidak mau hidup,monitor hidup tapi semua pengaturan tidak berpungsi,monitor nyala tapi beberapa menit mati dll.

2. Rangkaian oscilator vertikal dan horesontal,rangkaian ini menjadi satu dalam satu IC namun ada juga yg jadi satu dgn IC program

mas'ud electronic servic

Laptop mati dan cara menganalisa kerusakannya

Jika laptop mati dalam artian tidak ada reaksi yg muncul pada layar tampilan.
namun kerusakan laptop ini terbagi pada dua hal yaitu:
* mati total,
* hidup namun tidak ada tampilan pada layar.
jika laptop mati total maka arahkan pikiran. Mulai dari pawer adapter.jika hidup tapi tidak ada tampilan artinya masalah strom listrik masih baik.

Saat laptop ingin di hidupkan namun tidak ada tanda tanda kehidupan sama sekali,laptop tidak mengeluarkan suara tertentu yg seperti biasa,led tidak menyala,layar kosong dan hitam,dll
Singkatnya laptop mati total.

*. Pastikan outlet listrik berpungsi  atau tidak.dan pastikan adapter yg digunakan kondisi baik atau tidak,uji dgn avometer skala 50DC ,arurus normal pada adapter laptop adalah 19VDC.

* bila kondisi adapter baik,coba cabut pawer adapter dari laptop dan keluarkan batrai laptop tunggu 1-2 menit .pasang adapter dan biarkan batrai tidak terpasang,coba nyalakan laptop dan apabila laptop mau menyala dan tampilan seperti biasa ber arti batrai laptop rusak( short). Silahkan ganti batrai laptop dgn yg baru.

* laptop hidup tetapu layar blank

Ketika anda mencolokan adapter daya DC dan tekan tombol pawer,laptop mulai membuat suara suara normal ,led menyala seperti biasa tetapi pada layar tampilan tidak ada,laptop tidak start dgn benar.
- pertama tama kita lihat lebih dekat pada layar LCD apakah dibawah cahaya terang ada kemungkinan bahwa tampilan gambar ada namun sangat samar,namun apabila memang tidak ada tampilan sedikitpun coba laptop anda dengan menggunakan monitor external,
setelah monitor external terpasang ciba hidupkan laptop seperti biasa.apabila tampilan pada monitor external sangat normal dan tampilan pada LCD laptop anda tetap gelap berarti LCD laptop yg bermasalah,
dan apabila kedua monitor tidak ada tampilan biasanya memori laptop/ ram yg bermasalah

mas'ud electronic servic

Berbagai kerusakan pada tv LCD

Gambar lambat

* kerusakan lcd panel
dgn cara menekan nekan bagian pinggir atas layar kadang kadang gambar normal
*sering terjadi pada panel LTA320WT-L05

Warna tidak normal,gerakan lambat
* coba ganti eeprom atau T-con
* lcd panel rusak

Gambar negatif / klise
*ganti eeprom
*reset eeprom

Gambar cacat setelah panas
* kerusakan LCD panel

Gambar separuh layar agak gelap
* kerusakan LCD panel

Raster gelap,backlight ok,suara normal
* cek fuse pada T-con board
* T-con board rusak ( coba panaskan dulu dgn blawer )

Setelah ganti elko pada PSU ,raster agak gelap ,,britnes di naikan gambar fliker,hanya noise tdk dapat di tuning
* masuk service menu
* kemudian reset- on

Saat pertama dihidupkan ada gangguan garis garus horesontal,kadang freeze, kadang putih ,lama lama gambar normal
* problem ada pada lcd panel
* problem loose kontak flatware dgn lcd panel (kalau di tekan tekan dapat normal )

Gangguan gambar lama sepertinya masih membekas
* ganti T- con

Warna tidak normal
* loose kontak antara T-con dgn lcd panel,perbaiki konektor.
* kerusakan T- con salah satu jalur kepanel tidak kerja
* kerusakan lcd panel salah satu jalur ke T- con   tidak nyambung

Detail gambar tidak halus/ cacat gambar
* masuk service menu- reset on
* coba tambah adjustment sub brite

Backlight hidup mati
* cek umpan balik travo tegangan tinggi

Tidak ada gambar ,hanya blue sreen dgn gangguan garis garis horesontal pendek
* kabel LVDS loose kontak

Stanby
* ganti elko elko pada PSU penyebab kerusakan
* ganti eeprom

Mati hidup sendiri
* pastikan elko elko pada pawer suply bagus
*masuk servic mode
* parameter READY "on"

Kadang mati sendiri
* coba ganti kabel LVDS
* hidup mati sendiri setelah melody bunyi
* coba lepas kabel LVDS, jika bisa hidup terus, ganti blok T- con
* coba lepas kabel lvds dari mainboard,jika bisa hidup terus gantu kabel lvds
* jika tetap problem mainboard rusak

Gangguan garis garis vertikal tipis
* T - con flatwire sedikit loose kontak

Kode kedip 4x
* elko skonder psu rusak

Ini hanya sebagian kerusakan pada LCD tv yg pernah ditemui dan bisa di atasi

Sekian dan semoga bermanpaat
